军巡铺消防水炮安装详细步骤
每天都有许多的厂房,仓库,商场平地而起,那么必须的消防设备成为这些场合的必备产品之一。近年兴起的消防水炮灭火效率高,体积小,安装简单,操作方便等众多的优点成为各个用户眼中最为合适的消防产品。用户的需求增大,想当然的厂家也越来越多,军巡铺消防水炮厂家成立2007年,12年的沉淀让其去掉浮华,只留本质。再好的产品也需要安装,那么这一部分也成为很多客户询问的点,军巡铺消防水炮安装已经完成了把复杂的事情简单化,
怎么个简单法呢?
军巡铺消防水炮安装(以ZDMS0.6/5S-JXP为例)第一步:对接法兰;
军巡铺消防水炮使用DN50的标准法兰,法兰上有4个Φ18的孔,需要使用M16*60的全套螺丝固定,法兰上面有水纹线,两片法兰对接需要加装一个50的橡胶垫,防止漏水。
注意:要保持法兰连接时在同一个水平面,防止安装不正的情况下,水炮射水容易偏。

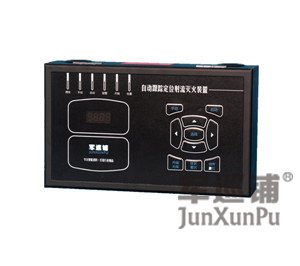

军巡铺消防水炮使用的现场控制箱尺寸长250mm,宽150mm,高70mm,安装的高度在距离地面1.5米高的地方,在控制箱的背面有4个葫芦形的固定孔。控制箱的走线有三种方式,走明线的话可以从控制箱顶部的两个圆孔进线,也可以从底部的两个穿线孔引线。另外还可以进行暗装,线从墙里面传出,从背后的长条孔进线。
第三部:走线。
需要的工具:十字螺丝刀,小平口螺丝刀,电工胶带,剥线钳。RVS2*1.5的线2根,RVVP2*1.5的线一根。
首先连接消防水炮的电源线:使用RVS2*1.5的线,从现场控制箱的终端电源输出端子出,直接连接到水炮引出线的绑红色线标的两根线。
其次连接通讯线,使用小平口螺丝刀,用RVVP2*1.5的线,从现场控制箱终端AB出,直接连接到水炮引出线绑白色线标的两根线,注意:A相对应红色线,B相对应黑色线。
最后连接电磁阀电源线:使用RVS2*1.5的线,从现场控制箱的电磁阀端子1,2直接连接到电磁阀上,不分相序。
第三步:固定引出线,安装发现传感器

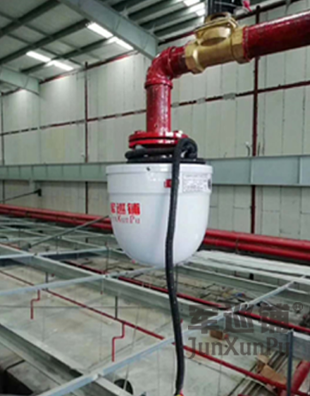

将引出线留出450mm的长度,多余的用扎带固定在管道上。然后将发现传感器插在水炮的底部固定插孔。
简简单单三步,军巡铺消防水炮就安装完成,对于用户来说,需要一个稍微懂点电气知识的安装师傅,能够将线固定好,安装步骤不接错就OK.接下来就可以通电试机了。
