在现代工业环境中,防爆型消防水炮因其卓越的防火灭火性能而广泛应用于储煤场、储煤棚、化工、石油等易燃易爆场所。然而,由于其特殊的防爆设计,许多用户对防爆型消防水炮的整体布线感到困惑。防爆型消防水炮布线究竟分为哪几部分?使用什么类型的线路连接省线材?

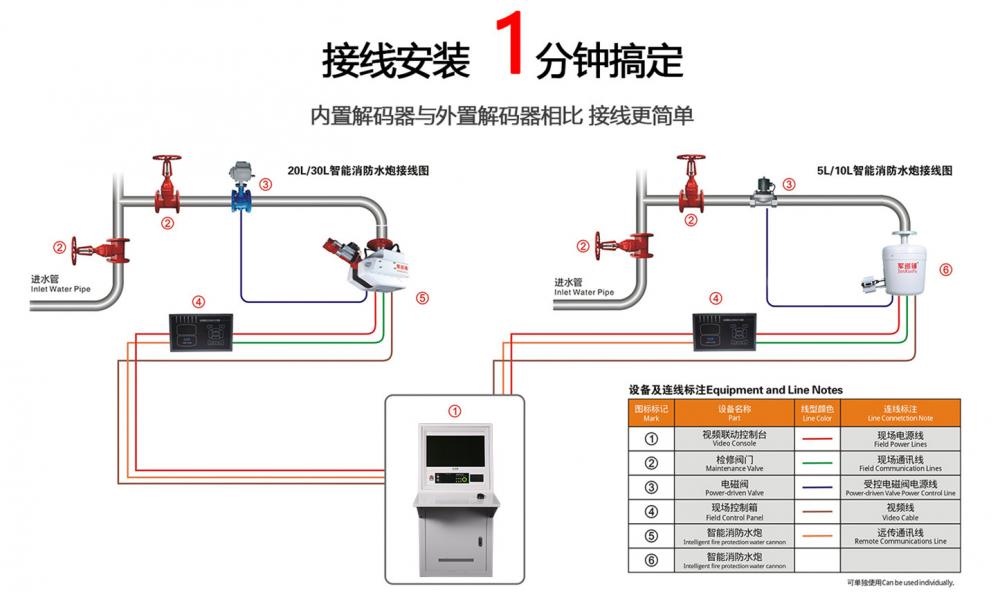

1. 主机至控制箱的连线
防爆型消防水炮的主机与控制箱之间的连线主要包括电源线和通讯线。电源线是整个系统运行的基础,必须采用规范要求的耐火阻燃线,以确保在高温或火灾情况下仍能正常工作。根据距离的远近,电源线的线径也会有所不同。一般来说,对于较长距离的连线,建议使用2.5平方毫米的线路,以满足功率需求并减少电压损失。
通讯线则是实现主机与控制箱之间信息传递的关键。同样地,通讯线也需要采用耐火阻燃材料,并根据通讯距离选择合适的线径。需要注意的是,通讯距离有一定的限制。当控制箱与主机之间的距离超过300米时,建议使用光纤替代传统的通讯线,以避免信号衰减和干扰。
多个控制箱之间通常采用串联的方式连接。这种方式不仅简化了布线过程,还提高了系统的可靠性。当某个控制箱出现故障时,其他控制箱仍然能够正常工作,确保系统的持续稳定运行。
2. 控制箱至防爆型消防水炮炮体的连线
控制箱与防爆型消防水炮炮体之间的连线同样包括电源线和通讯线。由于这个距离相对较近,线路可以采用1.5平方毫米的线径来满足功率需求。一台防爆型消防水炮的功率通常不大于150瓦,因此这个线径足以保证设备的正常运行。
在连线过程中,需要注意保持线路的整洁和固定。避免线路弯曲过度或受到外力挤压,以免影响信号传输和电源供应。同时,还需要定期检查线路的完好性,及时发现并处理潜在的安全隐患。
3. 水炮连接探测器、电动阀的线路
防爆型消防水炮的水炮本体输出24伏特的电源线和信号线,用于连接外置探测器和电动阀。如果有多个探测器,它们之间通常采用并联的方式连接。这种连接方式不仅简化了布线过程,还提高了系统的可扩展性。当需要增加更多探测器时,只需简单地将新探测器并联到现有系统中即可。
电动阀的线路也经过优化,直接从水炮引出。这样,用户只需将电动阀连接到水炮上即可实现远程控制。这种设计不仅减少了布线复杂性,还提高了系统的响应速度和可靠性。
4. 视频线
每一台防爆型消防水炮都会标配摄像头,用于实时监控火情和灭火效果。摄像头的像素有200万和130万两种规格可供选择,以满足不同场景的需求。一台水炮一组视频线,采用SYV75-5的同轴电缆进行传输。这种电缆具有较好的抗干扰能力和传输稳定性,适用于长距离的视频信号传输。
如果水炮距离主机超过了300米,建议转换为光纤连接。光纤传输具有更高的带宽和更远的传输距离,能够满足远距离视频监控的需求。然而,光纤连接需要专业的设备和技术进行安装和维护,因此在实际应用中需要根据具体情况进行选择。
有些用户可能会问,为何不用网线连接?这是因为网线连接相对复杂且容易出错。网线连接一定需要交换机,并且如果距离远的话还需要光纤转换器。此外,主机设置也比较麻烦,摄像头有IP地址还需要通道调整。而且网线压水晶头也是个技术活,否则容易导致视频没画面或者横纹。相比之下,同轴电缆的线路接对就可以直接使用,更加方便快捷。
综上所述,防爆型消防水炮的接线原理涉及多个方面和细节。用户在安装和使用过程中需要仔细阅读产品说明书并遵循相关规范进行操作。只有这样才能够充分发挥防爆型消防水炮的性能优势并为场景的主动防火灭火提供有效的防护。
