图像型火灾探测器的选型设计分析
场景中可以使用图像型火灾探测器，同样也可以使用其他类型的火灾探测器的话，用户选择图像型火灾探测器的较多，图像显示功能能够更为直接的让用户看到报警画面，同时探测的时间短，探测距离远等这些优势让使用图像型火灾探测器的用户越来越多。
但是图像型火灾探测器的型号众多，如何选择更为适合，更为经济呢？

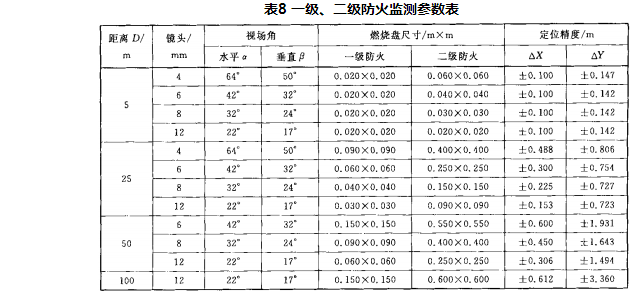

图形像火灾探测器的现行的型号有四种，JXP-JTT06，JXP-JTT12，还有4MM和8MM的，使用的并不多。相比而言，图像型火灾探测器的选型有两个因素，一个是视场角，一个是探测距离。根据《特种火灾探测器》中介绍，6MM（JXP-JTT06）的探测器的视场角水平是42°，垂直是32°。在固定火焰大小的情况下，探测的距离为50米；12MM（JXP-JTT12）探测器的视场角是水平22°，垂直11°，探测距离为100米。
看到这些数据，第一反应就是探测器的探测角度太小了，可是我们在进行测验的过程中才发现，图像型火灾探测器的强大，首先就是固定火焰的大小，15CM*15CM的正方形火盘，使用乙醇等易燃物点燃，50米这么大的火焰，我们肉眼看到火焰非常小，而在图像型火灾探测器主机的显示画面上，火焰在显示器上只有平时我们点燃的火柴大小了，可是图像型火灾探测器依然能够在10S左右发出报警信号。
而这些对于使用者而言，场景如何进行选型最为划算呢，肯定是选择视场角越大，那么探测的范围广泛，使用的数量少，但是探测器是有探测距离限制，如果在50米左右，使用6MM的探测器更为划算。但是如果大于50米，接近了100米的距离了，那么就应该使用12MM的探测器，保证发现火情的效率才是第一位的。
同样的在《火灾自动报警系统设计规范》中也提到了有关图像型火灾探测器的设计要求和安装要求：
图像型火灾探测器的设置，应符合下列规定：
1应计及探测器的探测视角及最大探测距离，可通过选择探测距离长、火灾报警响应时间短的火焰探测器，提高保护面积要求和报警时间要求。
2探测器的探测视角内不应存在遮挡物。
3应避免光源直接照射在探测器的探测窗口。
通过这些内容可以了解，图像探测器的设计需要根据场景长宽高的数据不同，选择不同型号的探测器。
