模拟末端试水装置设计标准

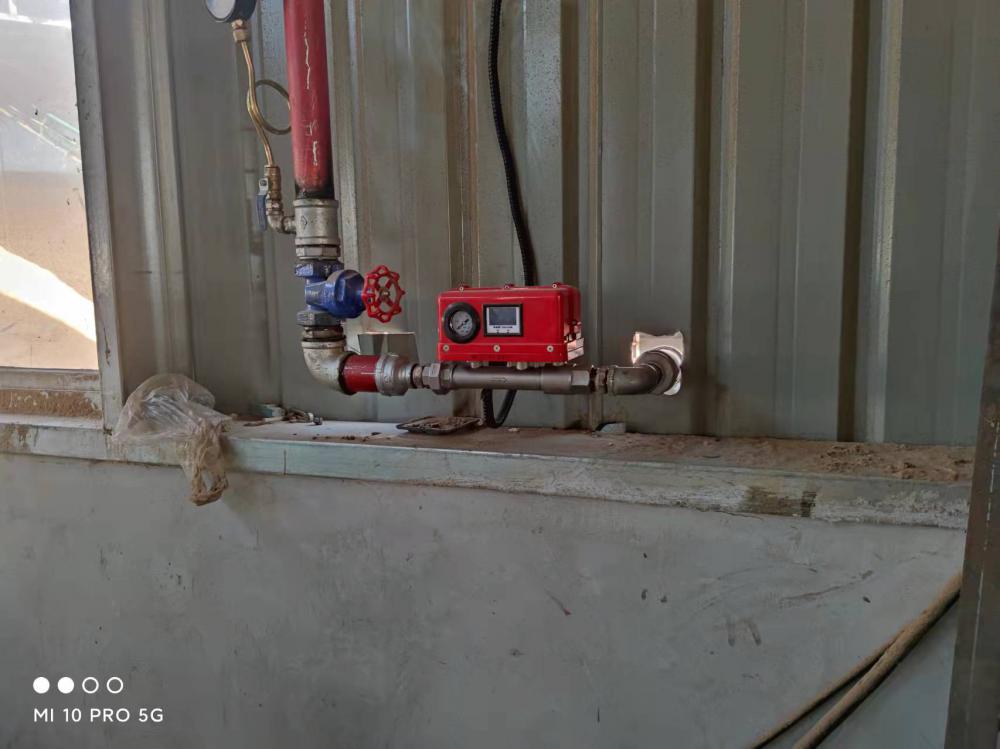

为了便于测试系统自动探测火灾、自动启动功能、联动功能是否正常,检验供水管网是否通畅、供水压力和流量是否正常,要求在每个保护区的管网最不利点处设置模拟末端试水装置。
在《大空间智能型主动喷水灭火系统技术规程》CECS263:2009>中:
每个压力分区的水平管网末端最不利点处应设模拟末端试水装置,但在满足下列条件时,可不设模拟末端试水装置,但应设直径为50mm的试水阀:
1、每个水流指示器控制的保护范围内允许进行试水,且试水不会对建筑、装修及物品造成损坏的场地;
2、试水场地地面有完善排水措施。
两个标准分别使用了保护区和压力分区,查阅了其他的标准,给出防火分区的定义和防护区的定义:
2.1.22防火分区
在建筑内部采用防火墙、楼板及其他防火分隔设施分隔而成,能在一定时间内防止火灾向同一建筑的其余部分蔓延。
2.1.1防护区
满足全淹没灭火系统要求的有限封闭空间。
这样看来,我们通常认为的防火分区设计模拟末端试水装置是误解了标准,在一个环形的消防管网中,无论是单独的环形管网,还是小系统组成大系统的管网,都可以划分为防火分区,如果有多个不利点,可以设置多个模拟末端试水装置,但是类似车间,仓库之类的大环形管网,设计模拟末端试水装置,可以根据不同的保护区分别设计就能够满足标准的要求。
