浅谈吸气式感烟火灾探测器在大型立体仓库中的设计应用
近年随着经济形势的严峻，进军电商行业的越来越多，与之配套的大型自动化立体仓库应用越来越广泛；无人操作的智能立体仓库，可实现仓库高层合理化、存取自动化、操作简便化；提高空间利用率，具有先进的物理系统，提高了企业的生产管理水平，同时也对其安全运行中火灾预防的时效性提出了更高的要求。
因此，对于火灾探测器的合理设计和准确选型直接决定了整个立体仓库的火灾自动报警系统的设置水平，从而对后期仓库的生产运营过程中可能发生的火灾隐患及火灾事故进行监控，对避免火灾的发生和初期灭火起着重要的作用。
一、高架立体仓库概况
项目新建智能立体仓库大型高架立体库，库房的中间的高度为23米，两侧梁下的高度为20.6米，长度为110米，宽度为42米；中间货架的堆放的区域为外形尺寸为72m×36m×16m；
单货架的宽度为1.2米，长度为72米，每一个方格为1.2*2米，车道宽度为3米；仓库整体为钢构件的结构，两侧采用混凝土墙壁，加上复合钢瓦面组成。
二、自动报警系统设计理念
考虑到立体仓库的空间大，辅助设备的安装运行空间复杂，货架之间的空间狭小等因素，对火灾自动报警系统设计提出比较高的要求，需要确保仓库在生产过程中应用状况的良好性，实时监控仓库处于安全应用状态，提升该报警系统的潜在应用价值。在设计时需考虑如下几个方面：
1)火灾报警系统需复合现有《火灾自动报警系统设计规范》以及相关报警系统的设计规范；
2)火灾预防的有效性。
3)火灾报警设备的投资费用和维护费用。
三、火灾报警系统探测器的选型分析
探测器的选型分析：
本项目的高度超过了18米，根据《火灾自动报警系统设计规范》中5.2条规定，室内房间的高度大于12米不适合使用烟感，温感探测器；因此本大型立体仓库不适合普通的烟感，温感；可以选择的还有《特种火灾探测器》中的，点型红外火源探测器；图像型火灾探测器；吸气式感烟火灾探测器，红外光束感烟火灾探测器；
其中吸气式感烟火灾探测器和红外光束感烟火灾探测器是探测烟雾的；
点型红外火焰探测器是探测火焰的；
而图像型火灾探测器是多种复合探测的，有探测火源的，也有探测烟雾的和感温的；
因其大型立体仓库的特殊性，红外光束感烟火灾探测器通过红外线的发射和接收完成闭环运行，在此空间内堆放的货物多而且高，红外光束感烟火灾探测器的局限性太大，不太适合；同样的点型红外火焰探测器和图像探测器也收到的影响比较大；目前比较适合的就是吸气式感烟火灾探测器，可以布置在货架内，也可以布置在仓库的顶部；

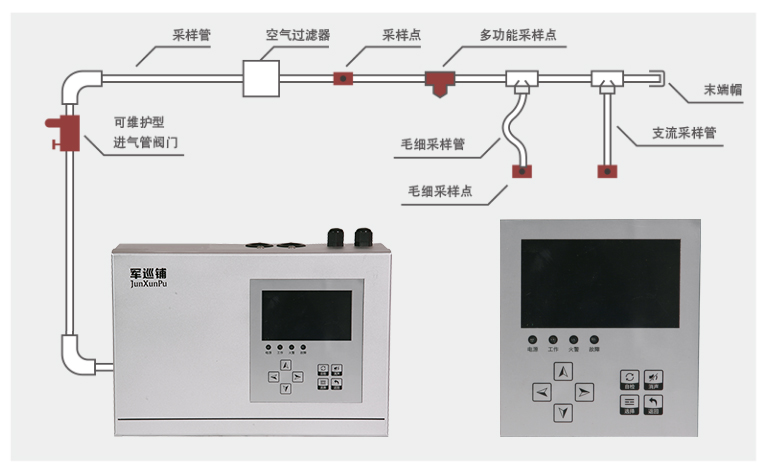

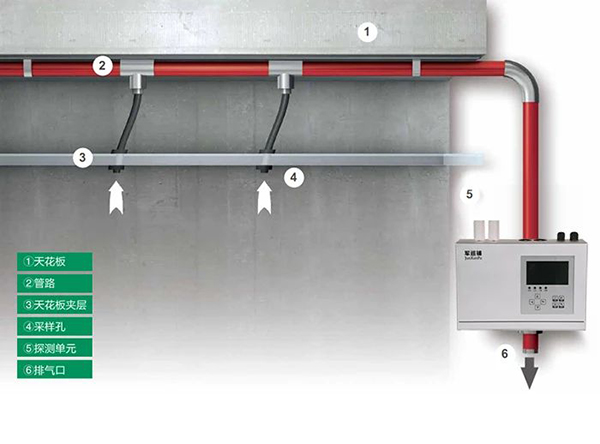

吸气式感烟探测器是通过高效吸气泵不断地往采样管网中采集空气样气并通过二级过滤器，第一级去除空气中的灰尘和杂物，过滤后的采样空气进入激光探测器腔体进行探测；第二级过滤后的洁净空气能够保证探测器光学表面洁净无污染，确保探测器的校准稳定无误，减少误报。采样空气经过过滤器进入校准的探测腔，处于激光的照射下，如果空气中存在烟雾，探测腔中的激光会发生散射并立即被高灵敏度的接受系统所识别，该信号被处理后通过发光图条、报警阈值指示器或图形等方式显示出来，探测器再通过继电器信号传输给火灾报警控制盘。
2)特点。该类探测器的特点是对火灾初期能准确定位，快速响应，对极低的烟雾浓度都可提供可靠的测量，对于大型立体仓库来说，货架的高度为16米，需要在6米，10米和16米的高度布置采样管，这样无论火灾的极早期阶段发生在哪里，探测器都能够在120秒内发现报警；有人说采样管布管比较麻烦；探测器采用25口径PVC管，管材连接使用胶水或者胶带防漏气就完成，简单效率高。
高清图像型火灾探测器
高清图像型火灾探测器主要利用计算机软件识别视频图像的火焰、烟雾，根据探测区域火焰的形状、光学特性以及变化趋势等进行主动的可视化报警，可对火灾进行综合性判断，但是该类型探测器在高架仓库中因遮挡问题而无法应用。

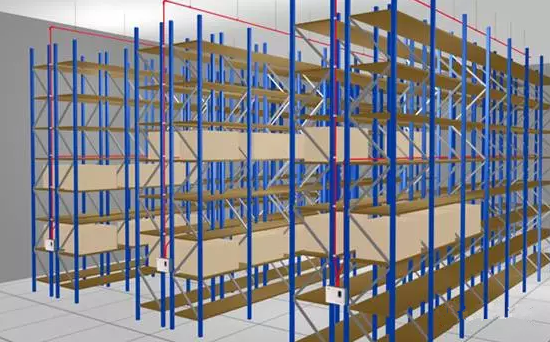

通过以上分析对比，根据GB50116—2013《火灾自动报警系统设计规范》中的规定，高度大于12m的空间场所应选用光束感烟火灾探测器、吸气式感烟火灾探测器或者图像型火灾探测器，结合高架立体仓库实际高度和条件，该项目采用了吸气式感烟火灾探测器作为高架立体仓库火灾报警探测器，探测信号进入全厂火灾报警系统与仓库消防水炮系统进行联动。立体仓库货架长度为72m,宽度为36米,高23m,共设置了6组货架，共布置了6组三路的探测器，每组布置3层，每层的探测器的高度为6米，10米和16米,探测器安装在货架的一端。
大型高架立体仓库由于其内部的结构复杂、空间大的特殊性，尤其是储存的货物比较杂乱，若发生火灾会产生无法预计的后果，因此，在进行火灾自动报警系统设计时，应结合高架立体仓库具体情况，选择合适的火灾探测器，能在最短的时间内及时准确地报警，有助于降低立体仓库的应用风险。
