消防水炮

在现代社会中，消防水炮广泛应用于厂房、仓库、机场、车站等大空间区域，这些区域空间大，现场距离控制室较远。为了实现长距离更稳定的视频传输效果，用户选择使用光端机加光纤的布线方式。但是添加了设备，布线复杂，究竟怎么连接呢，怎么确定是布线连接正常呢？

视频光端机包含了发射端和接收端，中间使用光纤连接。布线连接可以分为三段：

一、水炮到光端机的发射端调试

数字摄像头：使用网线连接光端机。模拟摄像头：使用同轴电缆连接光端机。摄像头的像素决定了使用光端机的型号；例如，JXP防误喷水炮使用200W的摄像头，需要使用同轴高清1080P的光端机；不同的连接方式需要配置不同型号的光端机。对于数字摄像头，通常需要选择支持网络传输的光端机；对于模拟摄像头，需要选择支持同轴电缆传输的光端机。

查看指示灯确定连接状态

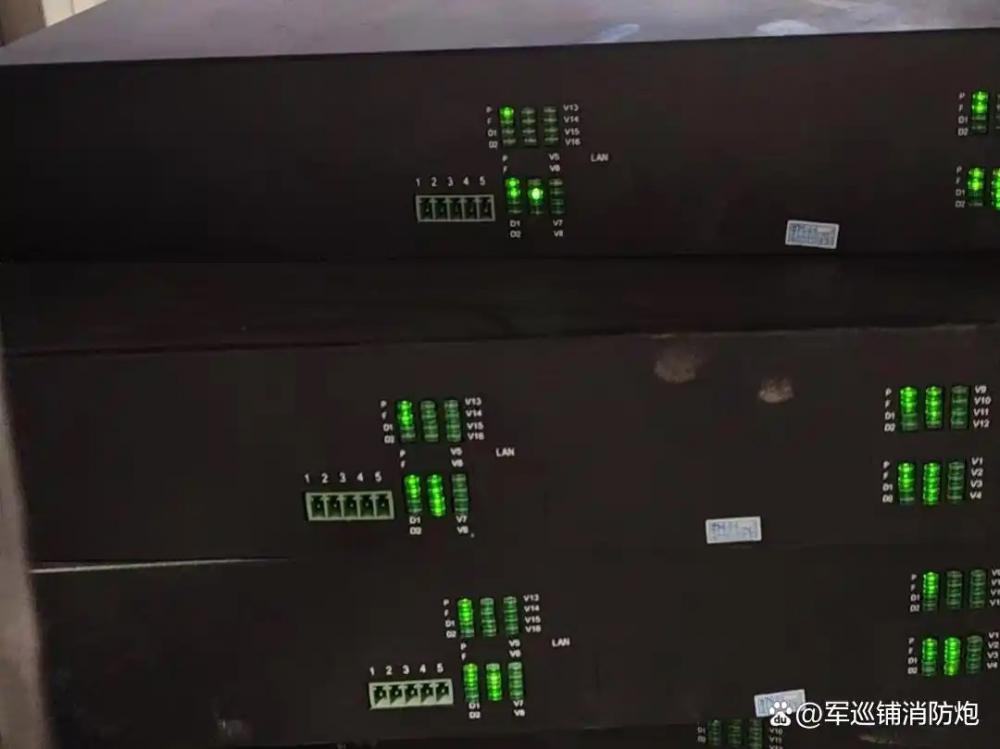

常用的 8 路光端机一般会有 P、F 和 V1--V8 的指示灯。P 灯代表电源，当 P 灯亮起时，表示光端机的电源正常。F 灯代表光纤连接状态，当 F 灯亮起时，表示光端机的光纤连接正常。V1--V8 代表水炮至光端机的链接状态，当对应的指示灯亮起时，表示该路水炮与光端机的连接正常。

如果有指示灯不亮，就代表有一段出现问题。例如，如果 P 灯不亮，可能是光端机的电源故障，需要检查电源线路是否连接正常，电源适配器是否工作正常。如果 F 灯不亮，可能是光纤连接故障，需要检查光纤是否插好，光纤是否有损坏。如果 V1--V8 中的某个指示灯不亮，可能是该路水炮与光端机的连接故障，需要检查连接线路是否松动，摄像头是否工作正常。

二、光端机发射端到光端机接收端调试

光纤连接

光端机发射端和接收端之间使用光纤连接，通常较多使用单模双芯光纤，起到一用一备的关系。在连接光纤时，要注意光纤的插头要插紧，避免松动导致信号中断。同时，要注意光纤的弯曲半径不能过小，否则会影响光纤的传输性能。

检查光纤连接状态

可以通过观察光端机接收端的 F 灯来判断光纤连接状态。当 F 灯亮起时，表示光纤连接正常。如果 F 灯不亮，可能是光纤连接故障，需要检查光纤是否插好，光纤是否有损坏。可以使用光功率计等工具来检测光纤的光功率，判断光纤是否正常工作。

三、光端机接收端连接水炮主机的硬盘调试

连接方式

光端机接收端通过视频线连接水炮主机的硬盘录像机。同轴电缆连接需要使用BNC接头，最好是免焊接的接头；安装更为快捷方便。同时，要确保硬盘录像机的设置正确，能够接收光端机传输过来的视频信号。

检查硬盘录像机状态

确定硬盘录像机的电源指示灯打开，表示硬盘录像机正常供电。然后，可以通过查看硬盘录像机的显示屏或者连接到显示器上查看视频画面。如果能够看到清晰的视频画面，说明消防水炮视频系统调试成功。如果看不到视频画面，可以检查硬盘录像机的设置是否正确，视频线是否连接正常，光端机接收端的信号是否正常等。

消防水炮视频系统使用光端机的布线连接可以分为从水炮到光端机的发射端、光端机发射端到光端机接收端、光端机接收端连接水炮主机的硬盘等三个方面进行。正确布线，确保消防水炮视频系统能够正常工作，为大空间区域的消防安全提供有力保障。
