自动消防炮灭火系统施工方案

  项目概述

  一.1.1 项目需求

自动消防炮灭火系统系统图

  本项目为自动消防炮灭火系统,该系统可以在火灾发生早期及时发现并消灭火灾。

  该系统为自动化智能化消防产品,整个灭火过程不需要人员操作。使用方法简单可靠。该系统对于大空间灭火效果更佳。同时该系统还可以与其他消防设备实行联动。

  XX市2*15MW农林生物质热电联产项目燃料栈桥高度3.3米,最大宽度为7.5米,长度为88米,设计自动消防炮灭火系统的安装高度在6米左右,使用主管道的口径为DN100,支管使用DN50的消防管道,最大喷水流量为20L/S。设计采用ZDMS0.25/5S-JXP的灭火装置,现场控制箱和远程控制柜。

  其组成部分包含:

  消防水池,消防水泵,阀门,消防管道,水流指示器,压力开关,电磁阀,大空间喷头,控制箱,远程控制器,传感器,接线部分。

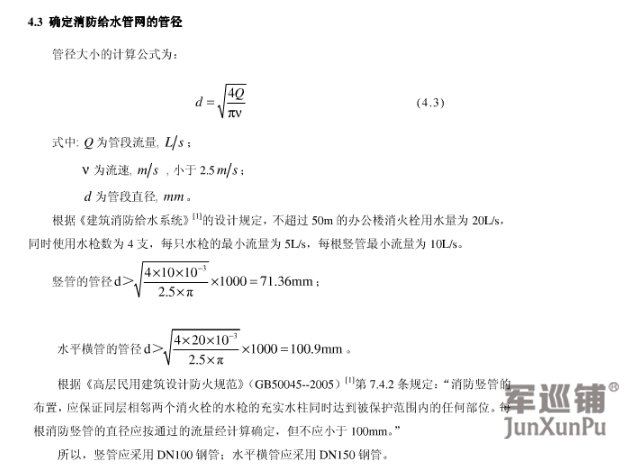

  依据:《消防给水及消火栓系统技术规范》

  2、消防水泵

  《消防给水及消火栓系统技术规范》

  所以,消防水泵建议采用流量≥72m³/h,压力采用≥0.6-1.0MPa.。

  ¨控制方式为现场控制,远程控制。

  ¨自动消防炮灭火系统安装方式为外丝口连接,口径为DN20。然后连接1.5米的DN50消防管道,管道连接在DN100主管道上。自动消防炮灭火系统的保护半径为6米,管道需要进行在栈道中间安装,共需要安装大空间智能型喷头70个,探测装置18个,DN50电磁阀35个。

  ¨探测装置的探测距离为6米,为二级探测装置,探测方式为红紫外复合探测。

  自动消防炮灭火系统特点:

  1、采用双波段红外、紫外两级探测火焰技术,可早期发现火源,探测准确率较高;

  2、 可控制4台大空间智能型喷水灭火装置;

  3、采用双单片机控制技术,性能稳定可靠,具有较强的抗干扰能力;

  4、 设备具有自诊断功能,可有效检测设备运行工作状态,确保设备可靠运行;

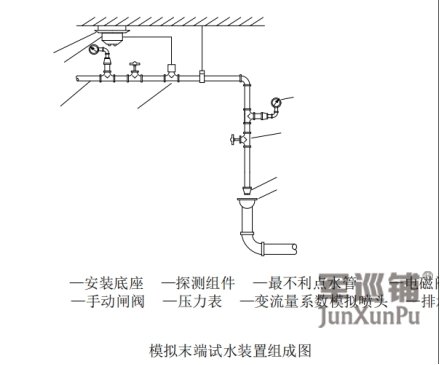

  自动消防炮灭火系统末端安装:

自动消防炮灭火系统末端安装

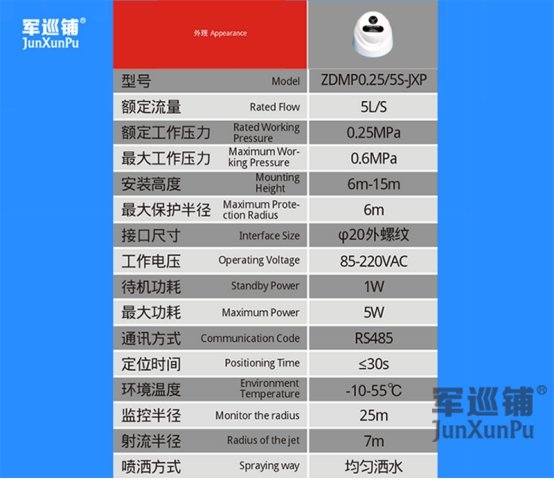

  自动消防炮灭火系统参数:

自动消防炮灭火系统参数

  自动消防炮灭火系统安装注意:

  ● 电磁阀和大空间智能型喷水灭火装置安装应在管道冲洗合格后进行;

  ● 电磁阀应靠近大空间智能型喷水灭火装置水平安装;

  ● 不得将导线功能混淆;

  ● 探测器周围不得有遮挡物,以避免影响探测视角;

  一.1.2 项目总体功能要求

 自动消防炮灭火系统是全自动喷洒型灭火,发现火焰,消灭火焰为一体的全自动灭火系统。系统可以自动和手动控制,还可以现场操作和远程操控。具体为:

  (1)手动和自动控制

  设备工作状态分为手动操作和自动控制。手动状态下我们可以通过现场控制箱或者联动控制台进行上下左右开阀关阀的操作。自动状态下设备可以识别火灾并消灭火灾。

  (2)现场操作和远程操控

  我们可通过现场控制箱进行现场的操作,也可以通过消防控制室的消防联动主机进行远程操控。
