　　ZDMS0.6/5S智能消防水炮系统布线方式有哪些?ZDMS0.6/5S智能消防水炮是一种具备较高防火安全灭火特性的消防水炮，在中国的很多工程建筑中获得了普遍的运用。它能够安装在6米到22米中间，还可以安装在吊顶天花板或转角处，还可以安装在墙的边沿。当坐落于墙角时，ZDMS0中间的间距。6/5S智能消防水炮和墙面间距约50公分，使其不容易危害消防水炮的一切正常运作。安装时，要搞好消防水炮载重支撑架的安装工作中，并固定不动消防水炮的部位。大部分，消防水炮的安装工作中早已进行，管路合理布局能够 依据消防设计工程图纸安装就可以。每一生产商的机器设备走线是不一样的。当场控制柜应安装在大概间距路面1.5米的高宽比。能够看见消防水炮的情况。

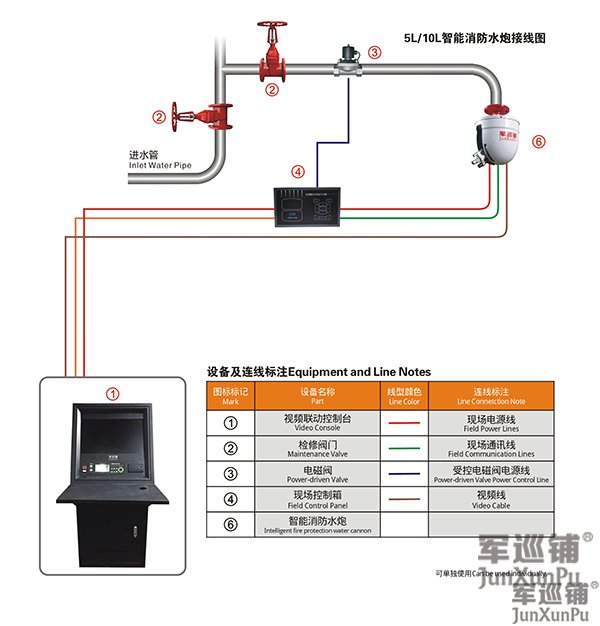

　　一、ZDMS0.6/5S智能消防水炮系统布线

　　(1)智能消防水炮到当场控制柜：RVV3x1.5(消防水炮电源插头220V)+RVSP2x1.5(消防水炮控线)

　　(2)继电器至当场控制柜：RVV2x1.5(继电器电源插头)

　　(3)当场地区控制柜至末端试水装置：RVV3x1.5(末端试水装置电源插头)+RVSP2x1.5(总数据信号)线

　　(4)火灾事故报警设备当场控制柜：RVV3x2.5(电源插头)+RVSP2x1.5(总数据信号)+RVSP2x1.5(远程控制控线)

　　(5)消防水炮报警设备：SYV-75-5(监控视频线)。(消防水炮沒有视頻时，不用视頻和控制器。)

　　制线系统不具有遥控器作用

　　(6)消防报警主机到离心水泵室：RV4x1.5(启泵线，启泵意见反馈线)。

　　注：本系统中的全部变频电缆和屏蔽电缆应选用五类双绞线屏蔽双绞线。此电缆线为弱电流量电缆线，不可以与继电器相接。

　　电源插头共治铺设时，在铺装路线槽时，应应用分隔线槽。

　　二、ZDMS0.6/5S智能消防水炮和继电器布线

　　消防水炮自身电缆线的长短约为1.5米(在其中3根关键电缆线为电源插头、火爆线、灰黑色零线、淡黄色接地线;

　　钢铰线为控线，鲜红色为正级，灰黑色为负级)。与额外电缆线连接时，应各自电焊焊接各线结和绝缘层包裝。
