仓库自动跟踪定位射流灭火系统设计方案

一.1 项目背景

随着社会的发展,经济的繁荣,现代化科学技术,自动化,智能化得到越来越广泛的应用。智能消防产品的应用已经变得尤为重要。它不仅可以及时准确的发现识别火灾,还可以将火灾消灭在早期。对提高管理管理水平,保障安全,消除火灾隐患,防止意外发生都有着不可替代的重要作用,是步入现代化管理的重要标志之一。
自动跟踪定位灭火系统在现代消防安全系统中具有独特作用,它能被广泛应用的重要原因是它能够早期发现,早期处理,及时准确的将火灾消灭在萌芽期。它已成为人们在现代化管理中进行火灾预防的一种极为有效的工具。
自动跟踪定位灭火系统同时是消防安全防范体系中的一个重要组成部分,是一种先进的、防范能力极强的综合系统。它完全可以自动发现火灾消灭火灾。同时自动跟踪定位灭火系统还可以与其他消防设备进行联动对火灾控制有进一步的保障。随着社会的进步科技的发展自动化、智能化消防产品已经有了长足进展,已成为消防安全体系中不可或缺的重要组成部分。


一.2 项目概述

1.2.1项目需求
本项目为自动跟踪定位射流灭火装置,该系统可以在火灾发生早期及时发现并消灭火灾。
该系统为自动化智能化消防产品,整个灭火过程不需要人员操作。使用方法简单可靠。该系统对于大空间灭火效果更佳。同时该系统还可以与其他消防设备实行联动。
      本次项目设计自动跟踪定位射流灭火装置的使用主管道的口径为DN150,支管使用DN50的消防管道,最大喷水流量为40L/S。设计采用ZDMS0.6/5S-JXP的灭火装置,现场控制箱和远程控制柜。
   本项目是针对老项目改造,由于时间久加上线路老化,特对原自动跟踪定位射流灭火系统进行更新改造。第一批改造项目为10套。军巡铺品牌自动跟踪定位射流灭火系统,一台水炮配备一个电磁阀,现场控制箱可以控制4台水炮,水炮的进水口径为50管道,采用DN50法兰对接的方式连接。电磁阀采用DN50的电磁阀,电压为220V.
1.2.2项目设计依据
1、《自动跟踪定位射流灭火系统》GB25204-2010
2、《大空间智能型主动喷水灭火系统技术规程》CECS263:2009
3、《消防炮》GB19156-2019
4、《自动消防炮灭火系统技术规程》CECS245-2008
1.2.3产品组成部分
消防水池,消防水泵,阀门,消防管道,水流指示器,压力开关,电磁阀,自动跟踪定位射流灭火装置,控制箱,远程控制器,接线部分。
管道设计依据:《消防给水及消火栓系统技术规范》

¨控制方式为现场控制,远程控制。
¨自动跟踪定位射流灭火装置系统安装方式为外丝口连接,口径为DN50。然后连接1.5米的DN50消防管道,管道连接在DN250主管道上。自动跟踪定位射流灭火装置的保护半径为35米,管道在厂房两边安装,共需要自动跟踪定位射流灭火装置ZDMS0.6/10S -JXP水炮16台,DN50电磁阀16个,现场控制箱4个及联控主机一台。


1.2.4自动跟踪定位射流灭火装置特点

1、采用双波段红外、紫外两级探测火焰技术,可早期发现火源,探测准确率较高;
2、采用双单片机控制技术,性能稳定可靠,具有较强的抗干扰能力;
3、设备具有自诊断功能,可有效检测设备运行工作状态,确保设备可靠运行;

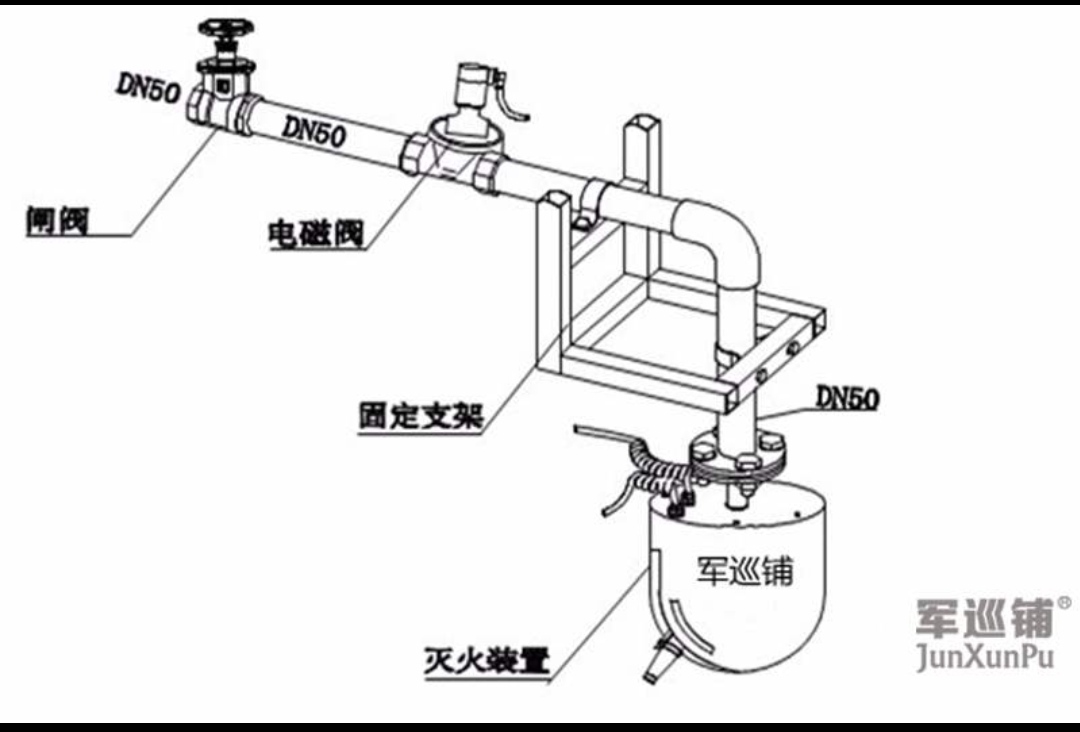

1.2.5自动跟踪定位射流灭火装置安装

1、一般安装高度在6-22米,探测器安装方式为吊装,吊装安装在吊顶或者屋顶,使用M6的膨胀螺丝固定。
自动跟踪定位射流灭火系统安装



自动跟踪定位射流灭火装置安装注意:
● 电磁阀和大空间智能型喷水灭火装置安装应在管道冲洗合格后进行;

● 电磁阀应靠近大空间智能型喷水灭火装置水平安装;

● 不得将导线功能混淆;

● 探测器周围不得有遮挡物,以避免影响探测视角;

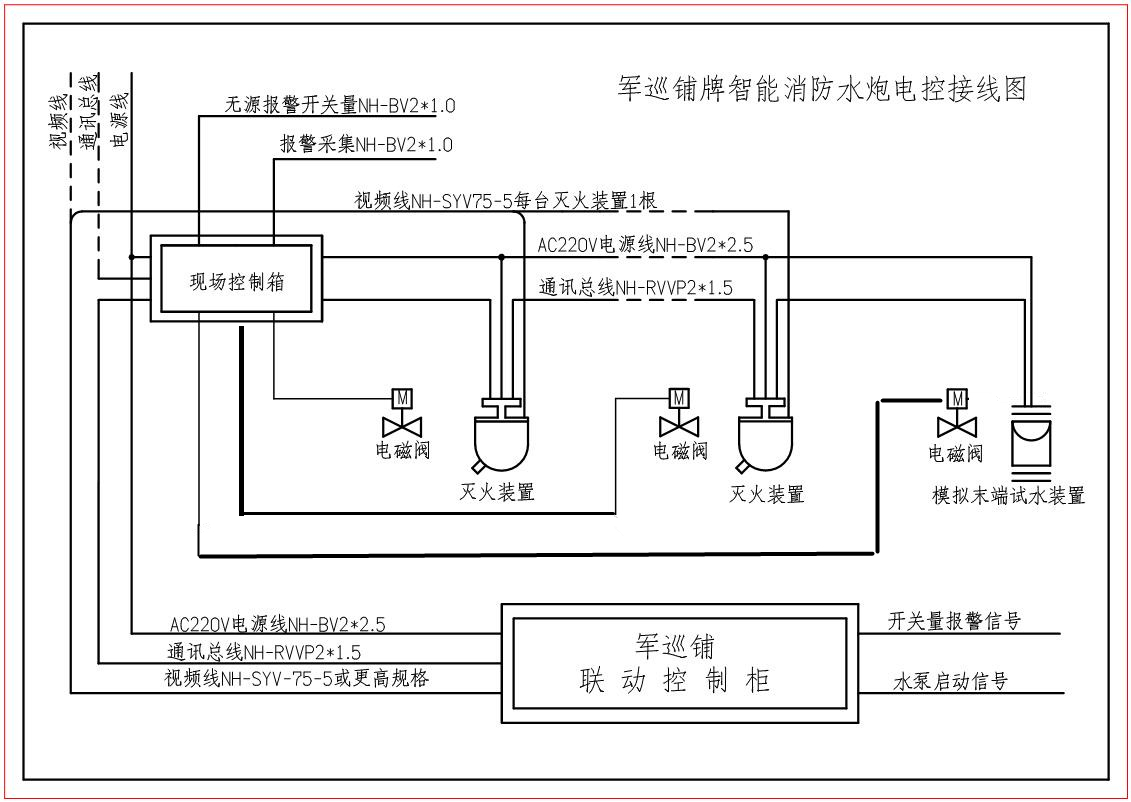

1.2.7自动跟踪定位射流灭火装置布线
军巡铺品牌ZDMS0.6/5S-JXP自动跟踪定位射流灭火系统的布线方法:
一、现场控制箱与水炮连接需要三组线:
1、电源线,220V电源,常用NH-RVS线路,俗称双绞线。线径为2*1.5平方毫米,由于一个现场控制箱可以控制多台水炮,电源线可以进行串联方式连接。
2、通讯线;常用NH-RVVP线路,俗称屏蔽线。线径为2*1.5平方毫米。同样,在控制多台水炮时,通讯线可以进行串联方式连接。
3、电磁阀电源线;采用220V的电磁阀,常用NH-RVS线路,线径为2*1.5平方毫米,电磁阀需要单独控制,一台水炮配备一个电磁阀,线路单独布线。
注意事项:220V强电和弱电之间有干扰,会造成通讯不畅,电源线和通讯线应单独穿管。
二、现场控制箱和主机连接
1、电源线;220V电源线,常用NH-RVS的线路,线径为3*2.5平方毫米。连接方法,从主机输出电源连接到现场任意控制箱,然后控制箱之间采用串联方式连接。
2、通讯线;常用NH-RVVP屏蔽线,线径为2*1.5平方毫米。连接方式,从主机输出通讯线到现场任意控制箱,然后控制箱之间采用串联方式连接。
3、视频线;常用SYV75-5线路。连接方法,从主机分别连接到每一台水炮。

自动跟踪定位射流灭火系统布线
