吸气式感烟火灾探测器采样孔的布置

     上期内容说道了吸气式感烟火灾探测器采样管的布置,当采样管的位置布置好了之后,需要考虑的是采样孔的布置。而采样管上采样孔并不是随便开孔,对于采样孔的位置和采样孔的间距标准上有明确的规定。

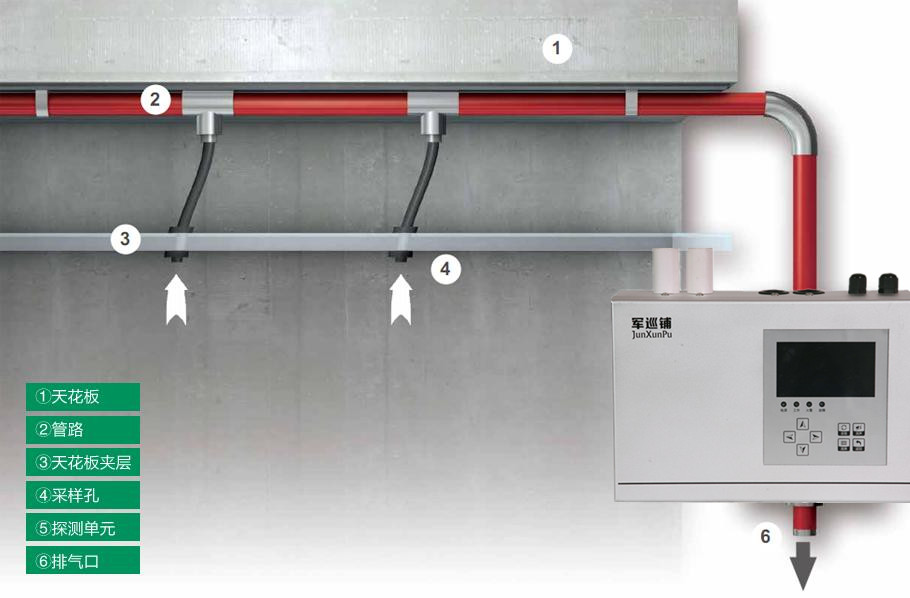

吸气式感烟火灾探测器

  规范规定:1、采样孔总数不宜超过100个,单管上的采样孔数量不宜超过25个,采样孔的孔径不应小于2mm,最大不应超过5mm。

  2、标准采样的方式下,末端帽应开末端孔,孔径为3~6mm,回风口采样方式下,末端帽不开孔。

  3、当管道布置形式为垂直采样时,每2摄氏度温差或者3米间隔应设置一个采样孔。

  4、采样孔的制作必须保证边缘光滑无毛刺,采样孔不应设在采样管的连接部位。

  军巡铺品牌吸气式感烟火灾探测器单管路的采样管的长度不大于100米,布置采样孔的数量为12个,为均匀布置,采样孔的间距约为8.3米,最末端的采样孔的直径为5MM,这个采样孔的直径和距离吸气感烟式探测器设备的远近有关系,一般情况下,距离探测器越近的采样孔直径越小,是2MM。

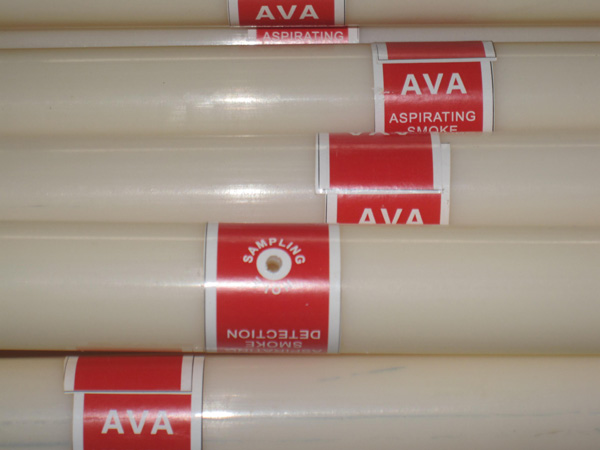

吸气式感烟火灾探测器采样孔

  在实际的安装过程中,采样管随着防火区域的不同,采样管需要弯头或者弯管,但是这些弯管的长度也需要计算在100米的范围内,而且采样孔不能再弯管上。

  当采样管有垂直布置的时候,采样孔的间距不大于3米,采样孔至墙壁、梁边的水平距离,不应小于0.5米采样孔周围0.5米内,不应有遮挡物采样孔至空调送风口边的水平距离,不应小于1米。




吸气式感烟火灾探测器厂家
