自动扫描消防水炮线路接线图
浏览: 发布日期:2019-10-26
      今年的8月份,西安市一家网红图书城的自动扫描消防水炮突然喷水,导致人员慌乱,书城一至四楼变成了水帘洞。造成此次事件的罪魁祸首便是(肯定不是咱们军巡铺品牌)自动扫描消防水炮,至于是不是水炮发现了火焰进行定位报警喷水,还是故障造成了自动喷水,就不得而知。但是这一现象造成了人员慌乱,给使用消防水炮的客户造成了很大的麻烦,是不争的事实。

      现在的消防设备需要高智能化的运行,人们需要安全感,在具有安全保证的前提下进行工作,游乐,读书。而这些场所的消防设备成为人们关注的第一要素, 前几天由于沈阳的火灾,武汉的火灾,天津的灾难等事故,人们对于消防安全的意识是越来越强,这就促进了消防检验,消防设备的要求越来越高,而自动扫描消防水炮正是符合了人们的需求的消防设备。

      自动扫描消防水炮多了,可是需要设备正常运行,需要接线,安装,今天咱们就说下消防水炮的线路接线图。

      市面的自动扫描消防水炮产品厂家很多,品牌也很多,造成了百家争鸣的局面,因此接线的方法也千奇百怪,主流有两种,一种是以xxxx厂家为主流的编码器的接线方法,一种是以军巡铺为代表的通过汉字线标直连的方法。今天咱们来说下军巡铺的直连方法:

      军巡铺消防水炮研发部经过5个月的努力,将编码器,电源接线盒设置到了水炮内部,将引出线直接通到水炮外面,使用不同颜色的线标,用汉字标注。能够做到普通的电工可以通过线标的字进行正确的连线。减少了出错了几率,降低的施工的难度。

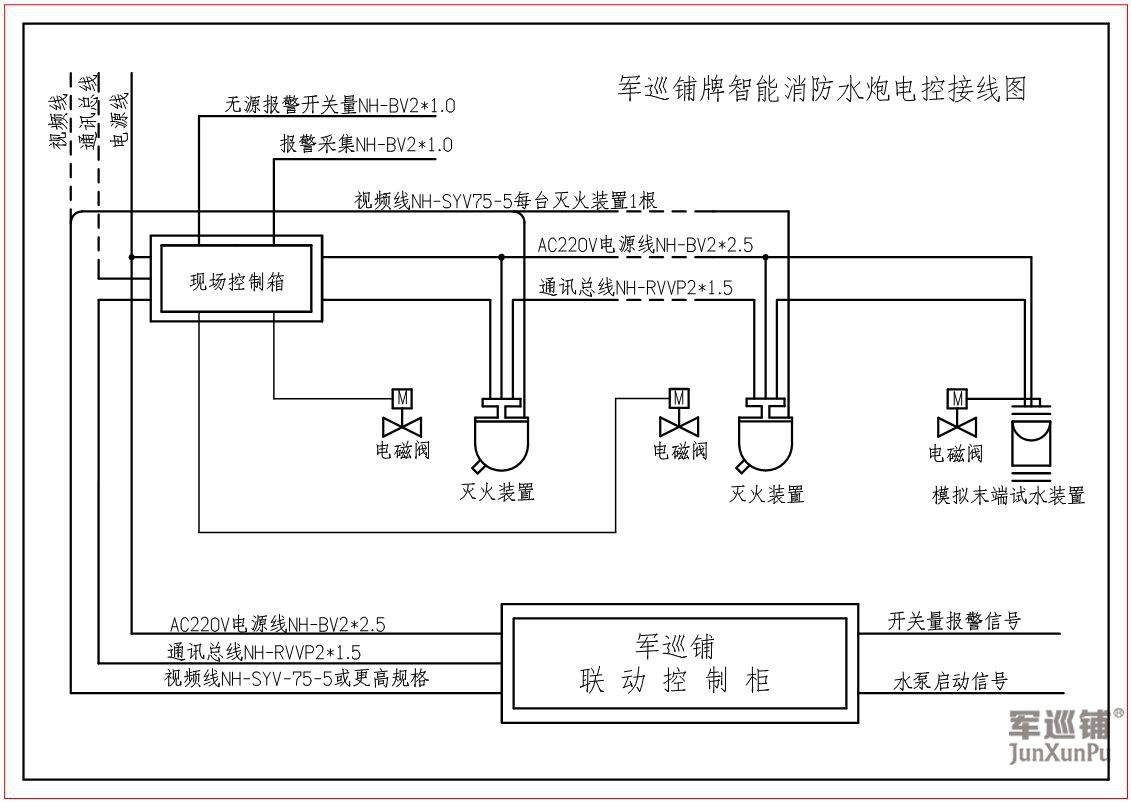

军巡铺消防水炮接线图
      军巡铺消防水炮使用什么线怎么连接呢?

1、水炮电源线。水炮引出线中用红色线标标注,220V的电压,不分相序。使用ZH-RVS 2*1.5型号的线路铺设,连接到现场控制箱的“终端电源输出”端子。如果是一控多的情况,线路采用串联的方式进行。

2、水炮通讯线。 水炮引出线中用白色线标标注,信号线,电压极低,分AB相序;使用ZH-RVVS 2*1.5型号的线路铺设,连接到现场控制箱“终端AB”端子,如果是一控多的情况,线路采用串联的方式进行。

3、电磁阀电源线。220v的电压,不分相序,使用使用ZH-RVS 2*1.5型号的线路铺设,连接到现场控制箱的“电磁阀”端子。如果是一控多的情况,每台水炮对应一个现场控制箱电磁阀接线端子。

4、视频线。   使用SYV75-5的视频线,在这里注意不要使用SYWV75-5的闭路电视线,线路电阻大,造成信号传输不稳定,视频不清晰。从水炮直连接到联动控制台的硬盘录像机,每台水炮一根。
